精密五金配件加工行業的加工是非常嚴格的，并且配件在進行加工前都需要有詳細的圖紙和彎曲的程度進行計算。由于不同的產品會有不同的具體要求，并且加工精度也會有所不同，所以我們今天就來談?wù)撘幌玛P(guān)于彎曲件在展開工作前的尺寸計算方法。

彎曲件的要求形狀是彎曲的，所以彎曲件毛坯展開的長度是根據應變中性彎曲前后長度不變，以及變形區在彎曲前后體積不變的原則來計算的，需要按照以下的一些方法來進行。

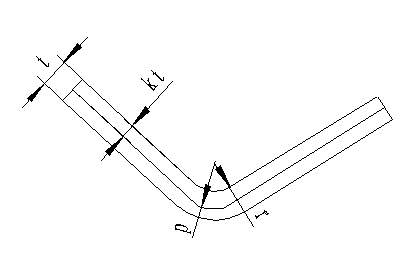

1、應變中性層位置的確定

在進行精密五金配件加工前，在板料彎曲過程中，當彎曲變形程度較小時，應變中性層與毛坯斷面的中心層重合，但是當彎曲變形程度較大時，變形區為立體應力應變狀態。因此，在彎曲過程中，應變中性層有彎曲開始于中心層重合，逐漸向曲率中心移動。

2、彎曲件毛坯長度計算

彎曲件的毛坯長度應根據不同情況進行計算。

(1)r＞0.5t的彎曲件

這類制件彎曲后變薄不嚴重且斷面畸變較輕，可以按應變中性層長度等于毛坯長度的原則來進行計算。對于r＞0.5t的彎曲件，由于彎曲變形時不僅制件的圓角變形區嚴重變薄，而且與其相鄰的直邊部分也變薄，故應按照變形前后體積不變條件確定坯料長度進行計算。

(2)無圓角半徑的彎曲件展開長度計算

無圓角半徑的彎曲件的彎曲半徑為r＜0.3t或r=0時，彎曲處材料變薄嚴重，展開尺寸是根據毛坯與制件體積相等的原則，并考慮在彎曲處材料變薄而修正計算得到的。

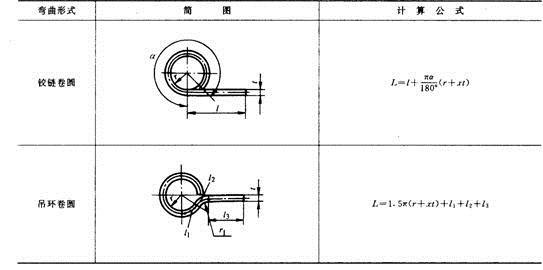

(3)彎曲形零件展開長度計算

彎曲形零件展開可按照以下所列公式計算。

對于形狀比較簡單、尺寸精度要求不高的彎曲件，可直接采用上面介紹的方法來計算坯料長度。而對于形狀比較復雜或精度要求高的彎曲件，在利用上述公式進行初步計算坯料長度后，還需反復試彎不斷修正，才能最后確定坯料的形狀及尺寸。
